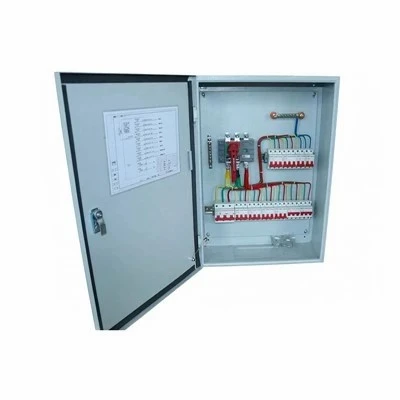

Tổng quan về sản phẩm & đặc điểm kỹ thuật
Trung tâm điều khiển động cơ tập trung phân phối điện và điều khiển động cơ trong một dòng sản phẩm bao vây độc lập, mô-đun. Được thiết kế cho các môi trường công nghiệp yêu cầu phối hợp bảo vệ bộ cấp nguồn, khởi động động cơ (DOL, khởi động mềm, VFD) và tích hợp đo từ xa theo thời gian thực.
Thông số kỹ thuật cốt lõi
|
tham số |
Đặc điểm kỹ thuật Tiêu chuẩn |
|
Điện áp hệ thống |
AC 380V đến 690V, 3 pha, 50/60 Hz |
|
Đánh giá thanh cái chính |
Lên đến 4000A (Đồng điện phân có độ dẫn điện 99,9%) |
|
Ngắn mạch-Xếp hạng dòng điện mạch (SCCR) |
Lên đến 100 kA ở 480V mà không bị giới hạn cầu chì |
|
Bảo vệ bao vây |
NEMA 1, NEMA 12, NEMA 3R, NEMA 4X / IP54 đến IP65 |
|
Tách nội bộ (Mẫu) |
Mẫu 2b đến Mẫu 4b (IEC 61439-2) |
|
Tuân thủ tiêu chuẩn |
UL 845, CSA C22.2 Số. 254, IEC 61439-1/-2 |
Việc định cấu hình MCC yêu cầu xác định cấu hình tải điện, công suất thanh cái, diện tích vật lý và mô đun đơn vị.
Kích thước thanh cái và đầu vào chính
Tính tổng tải chạy được kết nối cộng với hệ số phân tập.
Chỉ định vật liệu thanh cái: đồng tiêu chuẩn hoặc đồng mạ bạc-để giảm khả năng chịu nhiệt ở các mối nối bắt vít.
Xác định mức giằng thanh ngang và thanh dọc dựa trên dòng điện sự cố tiềm ẩn đã được tính toán (kA).
Các loại đơn vị khởi động và trung chuyển
Thiết bị cố định:-hiệu quả về mặt chi phí đối với máy bơm và quạt chạy-không quan trọng, liên tục{2}}.
Bộ phận rút ra (Có thể rút ra): Bộ chứa mô-đun-cho phép thay thế hoặc bảo trì trực tiếp mà không cần tắt toàn bộ dòng sản phẩm. Tay cầm ngắt kết nối khóa liên động ngăn chặn việc lắp hoặc tháo khi có tải.

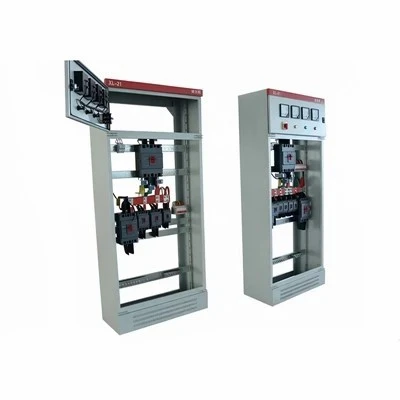

Tích hợp ổ đĩa: VFD chuyên dụng và ngăn-khởi động mềm có hệ thống thông gió-bắt buộc hoặc kênh xả tản nhiệt-cách ly.
Ứng dụng & Sự phù hợp với môi trường
Dòng sản phẩm MCC được thiết kế cho các môi trường hoạt động cụ thể trong đó độ tin cậy về điện quyết định thời gian hoạt động của cơ sở.
Xử lý nước & nước thải
Vỏ bằng thép không gỉ NEMA 4X 304/316L có PCB bên trong được phủ- phù hợp để chống hydro sunfua và độ ẩm cao.
Dầu khí & Hóa dầu
Cấu trúc chống hồ quang-(khả năng tiếp cận Loại 2B) đã được thử nghiệm theo IEEE 37.20.7, giảm thiểu nguy cơ hồ quang bên trong trong các vùng nguy hiểm đã được phân loại.
Sản xuất và khai thác nặng
Khung kết cấu thép có kích thước-khổng lồ được thiết kế để chịu được rung động cơ học liên tục và nhiệt độ hoạt động xung quanh cao lên đến 50 độ mà không giảm tải.
Hoạt động của nhà máy tích hợp chế tạo kim loại chính xác, xử lý thanh cái tự động và xác minh nghiêm ngặt về điện trước khi vận chuyển.
Chế tạo bao vây:Cắt laser CNC và uốn bằng robot duy trì dung sai kích thước trong khoảng +/- 0,2 mm trên các mặt cắt dọc mô-đun.
Gia công thanh cái:Việc bắt bu lông được điều khiển bằng đục lỗ, uốn và mô men xoắn- bằng CNC đảm bảo áp suất tiếp xúc nhất quán trên tất cả các bề mặt khớp, được xác minh thông qua thử nghiệm điện trở vi-ohm.
Xác minh và kiểm tra chất lượng:Mỗi dòng sản phẩm hoàn thiện đều trải qua thử nghiệm điện áp chịu điện môi (hipot), xác minh khóa liên động chức năng và thử nghiệm phun dòng điện sơ cấp theo yêu cầu UL 845 / IEC 61439. Tài liệu Kiểm tra chấp nhận của nhà máy (FAT) được cung cấp cùng với mỗi số sê-ri.
Hướng dẫn mua sắm và đặt hàng
Công ty đã tiến hành phân tích lợi thế cạnh tranh để xác định điểm mạnh và điểm yếu của mình so với các đối thủ.
Gửi bản vẽ
Cung cấp-sơ đồ đường đơn (SLD), sơ đồ điều khiển và các ràng buộc về bố cục không gian của phòng điện.
01
Đánh giá kỹ thuật
Nhóm kỹ thuật ứng dụng của chúng tôi xác minh sự phối hợp SCCR, tính toán độ tăng nhiệt và sự tuân thủ các quy định về điện của quốc gia đích.
02
Bản vẽ phê duyệt
CAD chi tiết và sơ đồ nối dây được gửi để khách hàng ký-trong vòng 5 ngày làm việc kể từ ngày đặt hàng.
03
Sản xuất & FAT
Chu kỳ sản xuất tiêu chuẩn kéo dài từ 6 đến 10 tuần, kết thúc bằng quá trình kiểm tra FAT do khách hàng hoặc bên thứ ba- chứng kiến.
04
hậu cần
Được vận chuyển trong các bộ phận vận chuyển theo mô-đun được bắt vít với mắt nâng, thiết bị nâng cần cẩu và gói tài liệu hoàn chỉnh.
05
Là một trong những nhà sản xuất và cung cấp trung tâm điều khiển động cơ giàu kinh nghiệm nhất ở Trung Quốc, chúng tôi cũng hỗ trợ dịch vụ tùy chỉnh. Chúng tôi nồng nhiệt chào đón bạn mua trung tâm điều khiển động cơ chất lượng cao từ nhà máy của chúng tôi. Nếu bạn có bất kỳ thắc mắc nào về bảng giá, vui lòng gửi email cho chúng tôi.
